系统配置

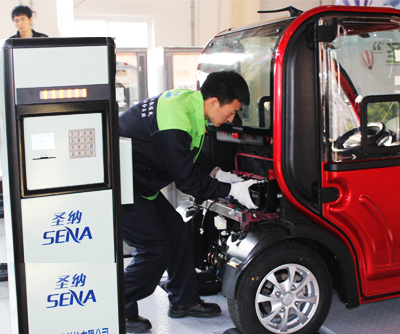

纯电动汽车、负载及运行平台、测功机、控制柜、检测柜、充电桩等。
功能特点
一、基本功能
1、真实展示纯电动汽车动力系统、电器系统、电源系统的组成、连接关系及运行原理，不设置故障时，系统各动态数据运转正常；
2、车辆拆装方便，可清晰、完整展示汽车内部构造及运行情况；
二、故障诊断与排除功能
1、检测柜配备纯电动汽车动力系统电路图，安装检测端子，便于电压或波形的检测；
2、检测柜安装智能故障设置系统，可设置动力系统常见近二十种，复合故障几十种。故障设置采用无损连接方式实现低压故障设置；
3、配备11寸工业级触摸屏，安装自主开发的嵌入式教学软件，内含故障设置功能、诊断与维修教学功能、整车测试功能，可完成局域网教学；
4、配备多功能数字显示表，便于使用专用排故线实时监测线路电压及电流变化。
三、整车测试功能
1、配备负载及运行平台，安装有测功机，可模拟整车启动、前进、上坡、倒退等主要工况的运行检测；
2、控制柜安装整车测试系统，可控制工况负载的加载情况，可完成对整车性能参数或曲线的记录；
3、配备数字显示功能，实施显示电源电压及动力电池的电压变化。
4、可完成对BMS模块、DC/DC等模块的拆装或更换实训；
四、充电训练功能
1、配备SNV100-A107纯电动汽车交流充电桩，采用国家标准要求的7芯充电接口，可完成对电动汽车充电实训；
2、充电桩功能丰富，可完成充电桩基本操作、自由充电、按量充电、按费充电等多项操作训练。
五、可完成实训项目
（1）纯电动车操作实训；
（2）纯电动车拆装、装配及调试实训；
（3）纯电动车故障实训；
（4）纯电动车性能测试实训；
（5）纯电动车充电实训。
技术标准
1、 系统机械部分采用国家标准金属材料加工或焊接而成，表面采用静电喷涂，采用优质环保漆，安全清洁；
2、 线路接线及电气安装符合国家标准要求，安装美观、安全、可靠；
3、 产品制造参照标准：
国标 GB T 6988.1-2008、GB/T 18384.2-2001、GB/T 18332.2-2001、 GB/T 18487.3-2001
机标 JB/2740-2008、JB/2739-2008
其他 QC/T 841-2010
